工程计算编辑器软件功能简介

         工程计算编辑器借鉴了Excel编写计算书的思路，一个计算模块由多个计算单元组成，计算单元之间可以互相引用，更新某个单元时相关联的计算单元全部更新。在借鉴的基础上，针对工程计算的特点，扩展了Excel所没有的功能，增强了Excel中比较弱的方面。例如：计算单元不但拥有代号，还可以拥有和规范书写方式一摸一样的数学符号和单位。公式不只是简单的线性公式，而是表达式树的方式，书写和维护更方便。计算书的输出非常灵活，可以根据各种逻辑生成不同分支的计算书内容。计算书的格式是标准的word格式，可以完全使用word内置的公式系统。

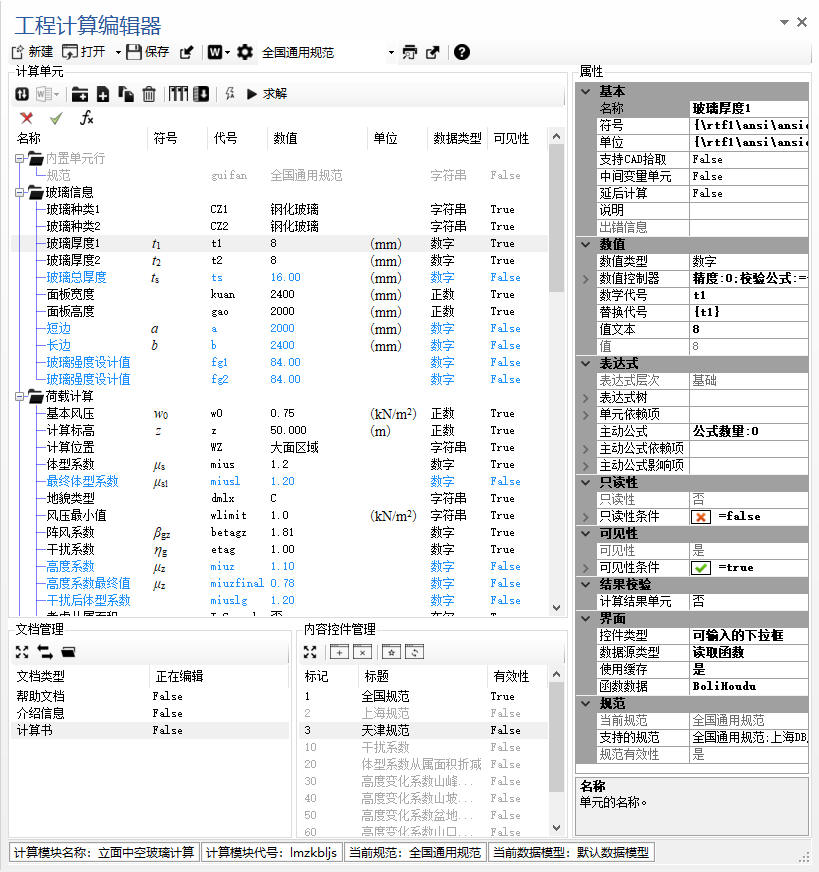

编辑器的总体界面如下，为了编写计算书时方便和Word互动，选择了完全嵌入Word的方式：

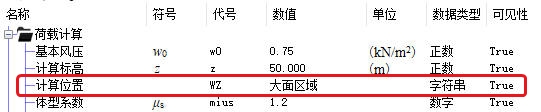

  计算单元的扩展，见下图，计算单元可以拥有和规范中书写方式一摸一样的符号和单位。红框内为一个计算单元，整个计算模块由多个不同属性的计算单元组成。



单元之间的引用公式可以根据条件的不同而采用不同的公式，我们称之为表达式树，而Excel只有单行，我们称之为线性公式。假设有3个计算单元分别是A、B和C如下图所示：

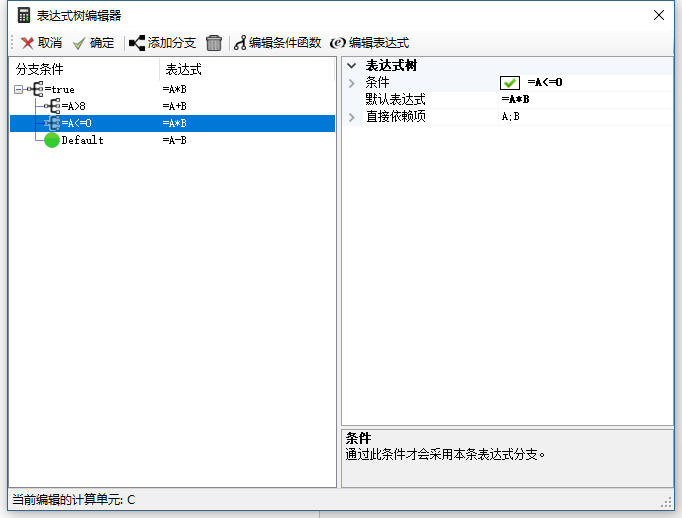

C单元引用A和B单元组成的公式，但不是简单的引用，当A大于某数时是一种公式，当A小于某数时换另外一种公式，在我们的软件中就可以用如下方式直观地实现：

如果同样的公式需要在Excel中实现，需要在一行公式内嵌套多个IF，不利于理解和维护。

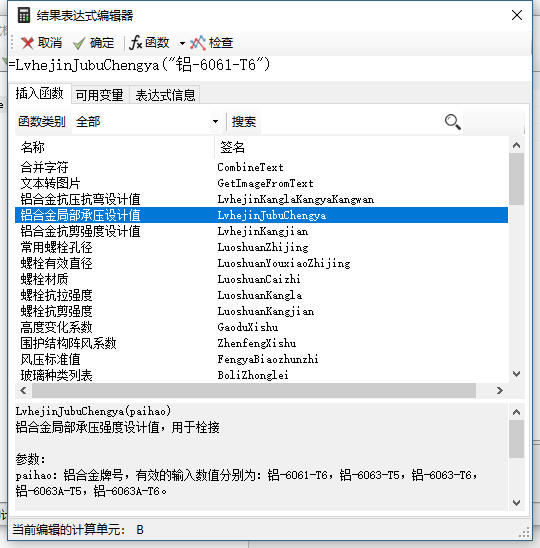

下面来看这个软件的公式编辑器，界面快照如下:

见上图，软件内置了一些幕墙计算常用的函数，方便幕墙工程师直接调用。另外要说明的一点是，虽然有的函数没在这里列出来，比如一些通用的三角函数sin( )、cos( )，开平方函数sqrt( )等，但Excel常用的函数都具备了，可以直接输入使用。以后版本这些常用函数我们也会做成图中的函数一样可以查阅。

软件的其他优点在其他页面中再进行详细介绍，总之，计算书编辑器是进行工程计算特别是工具类计算的利器，特别适用于节点等细部计算。
